6.2 Создание изолированных и маршрутизируемых сетей

6.2.1 Создание изолированных сетей​

Для создания изолированной сети выполните следующие действия:

1. Перейдите на вкладку Сети выбранного ВЦОД.

2. Нажмите на Действия и выберите Создать сеть.

Docs Рисунок 1. Создание виртуальной сети

3. Выберите тип Изолированная.

4. Заполните информацию о сети:

  • имя;
  • CIDR (адрес сети);
  • MTU.

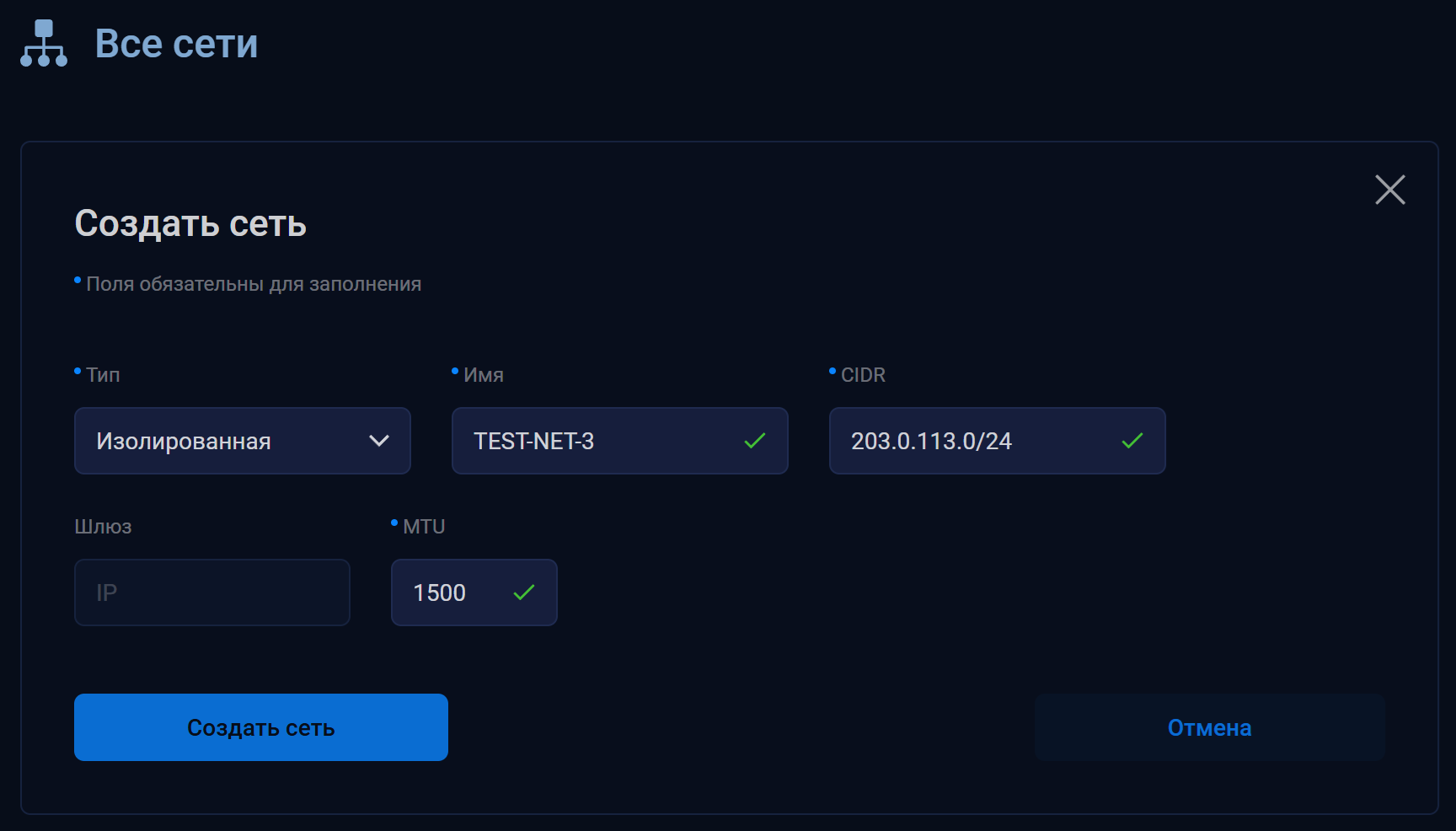

Docs Рисунок 2. Окно создания изолированной сети

5. Нажмите на кнопку Создать сеть.

После этого сеть будет создана, и она появится на вкладке Сети вашего ВЦОД.

6.2.2 Создание маршрутизируемых сетей​

Администратор ВЦОД может создавать маршрутизируемые сети, использующие в качестве реализации технологию VLAN.

Для создания маршрутизируемой сети выполните следующие действия:

1. Перейдите на вкладку Сети выбранного ВЦОД.

2. Нажмите на Действия и выберите Создать сеть.

Docs Рисунок 3. Создание виртуальной сети

3. Выберите тип Маршрутизируемая.

4.Заполните информацию о сети:

  • имя;
  • CIDR (адрес сети);
  • MTU;
  • VLAN ID.

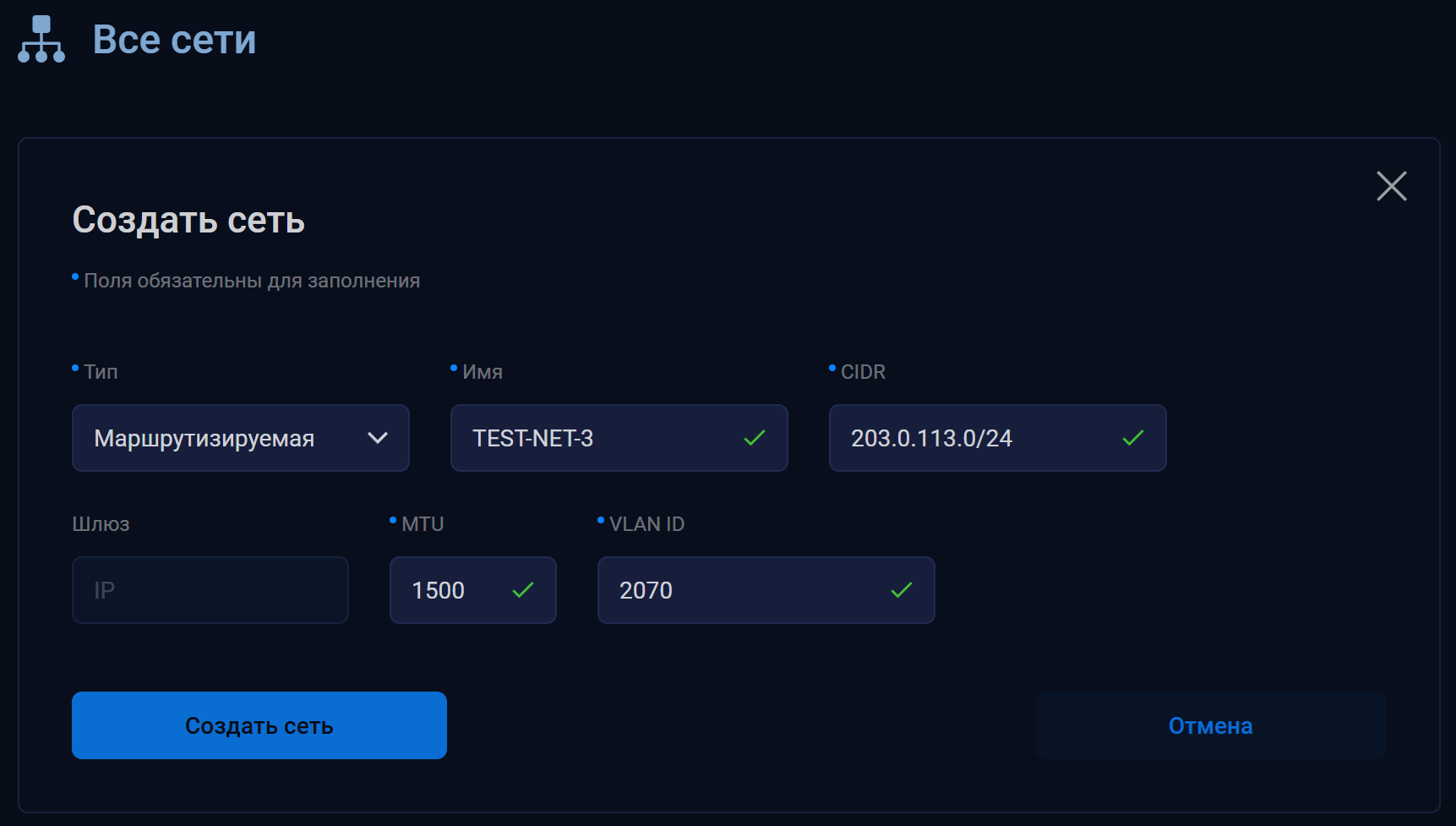

Docs Рисунок 4. Окно создания маршрутизируемой сети

5. Нажмите на кнопку Создать сеть.

6.2.3 Назначение и снятие назначения виртуальных сетей в ВЦОД​

Назначить сеть в ВЦОД может пользователь, имеющий в этом ВЦОД роль администратора и являющийся создателем данной сети.

Для того чтобы назначить или снять назначение виртуальной сети, выполните следующие действия:

1. Выберите в списке необходимую виртуальную сеть.

2. В столбце Назначить установите переключатель в нужное положение (ON — назначить, OFF — снять назначение).

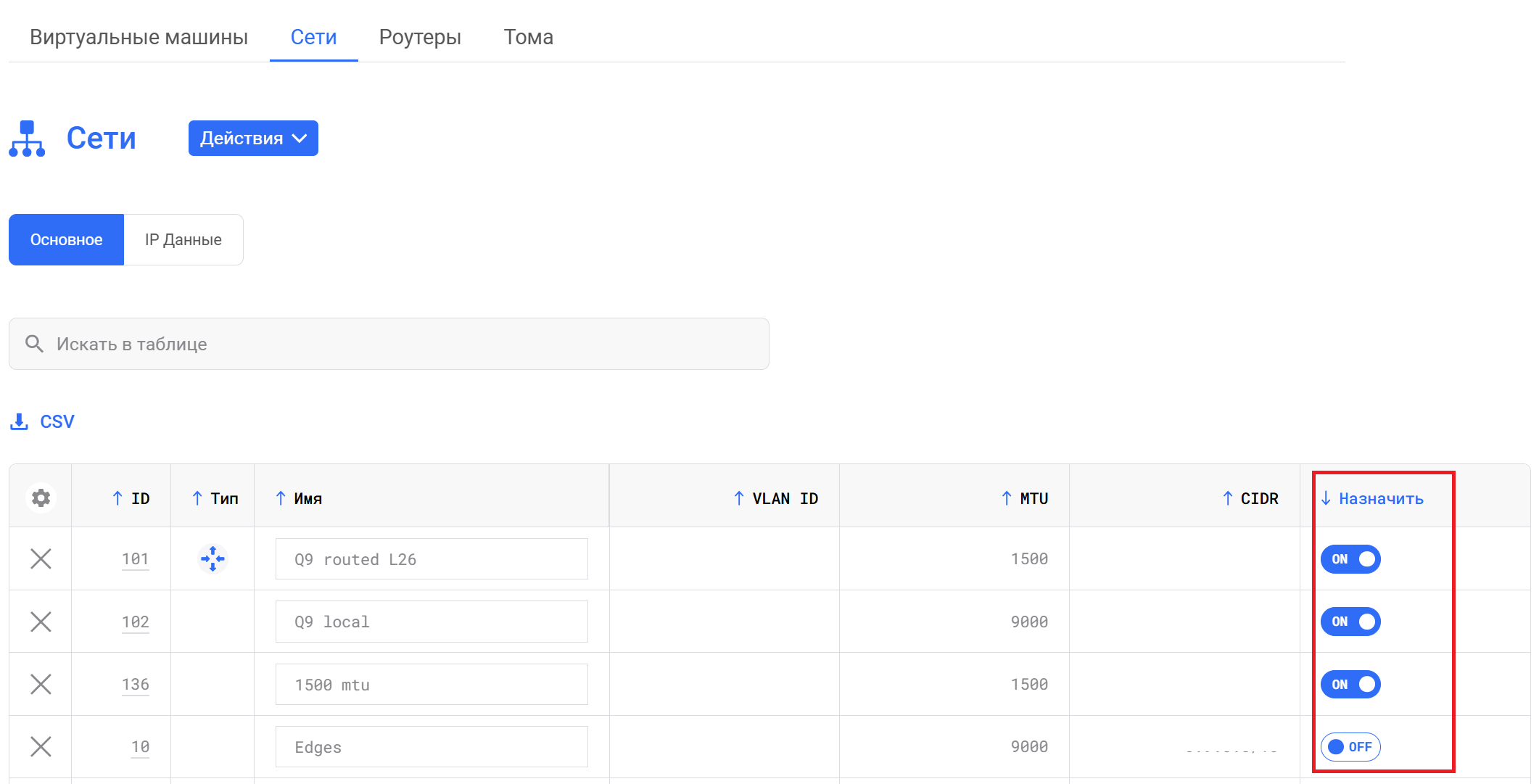

Docs Рисунок 5. Назначение виртуальной сети
