VM'yi bir ağa bağlama

vStack Center'da bir VM ağ arabirimi, VDC (sanal veri merkezi) ağındaki bir bağlantı noktasıdır (port); kendi yuvası, MAC adresi, IPv4 ve IPv6 adresleri ve hız sınırı vardır. Disklerde olduğu gibi beş yuva vardır. Bağlantı noktası VM ile birlikte oluşturulur veya ayrıca eklenir.

vStack Center adresleri ağın adres havuzundan ayırır. Varsayılan olarak boş bir IPv4 adresini kendisi seçer; adresi açıkça da belirtebilirsiniz. Aynı yaklaşım IPv6 için de geçerlidir, ancak adresler bağlantı noktası başına en fazla sekiz olmak üzere bir liste halinde belirtilir. Her biri dört koşula göre denetlenir: biçim, IPv6 alt ağına üyelik, ayrılmış (reserved) olmama ve kullanımda olmama. Liste belirtilmezse ve ağda bir IPv6 alt ağı yapılandırılmışsa vStack Center bir adresi kendisi ayırır; alt ağda boş adres kalmadığında -3579 hatası, "IPv6 IP-pool is depleted", döndürülür.

Her adres ailesi bağımsız olarak devre dışı bırakılabilir. Ağda bir adres ailesi için alt ağ yoksa o aile, istekten bağımsız olarak devre dışı kabul edilir. Böyle bir bağlantı noktası yalnızca ağ için yapılandırılmış ailede adres alır.

IP guard, adres sahteciliğine (spoofing) karşı koruma sağlar: düğüm yalnızca atanan adresten gelen trafiğe izin verir. Varsayılan olarak etkindir. Yalnızca yalıtılmış ağlarda ve yalnızca ilgili izinlere sahip bir özne tarafından devre dışı bırakılabilir.

Arabirim eklemek ve silmek için VM'nin durdurulmuş olması gerekir: ağ aygıtları başlatma sırasında hipervizör yapılandırmasında bir araya getirilir. Buna karşılık hız sınırı VM çalışırken değiştirilebilir.

Arabirimler VM kartının Networks bölümünde görünür: ID, Name, Slot, Port, MAC, IP, IP guard ve MBps limit sütunlarını içeren bir tablo ve bir Add network düğmesi.

Arabirim ekleme

Erişim: Cluster master herhangi bir VM'ye erişebilir; sıradan bir kullanıcı kendi VDC'lerindeki VM'lere erişebilir.

1. VM'yi durdurun. Çalışan bir VM için işlem -3526 hatasıyla, "vm id==N must be stopped in order to add nic", reddedilir.

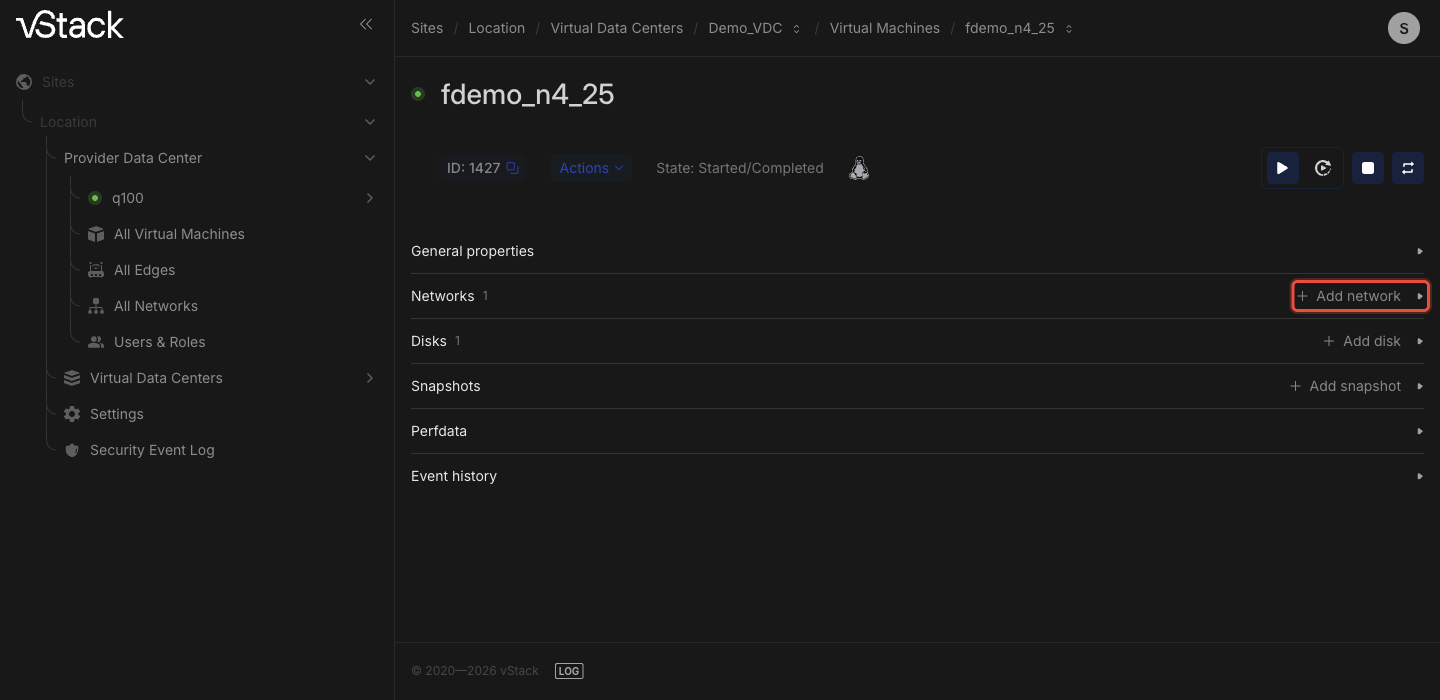

2. VM kartının Networks bölümünde Add network düğmesine tıklayın.



3. VM'nin VDC'sine atanmış bir ağ seçin. Başka bir VDC'ye ait ağ -3562 hatasıyla reddedilir.

4. Kalan alanları doldurun. Açıkça bir yuva belirtilmezse vStack Center ilk boş yuvayı kullanır:

   Alan	Değer
   Ağ	VM'nin VDC'sindeki bir ağ; zorunlu
   Yuva	1–5; belirtilmezse boş bir yuva otomatik olarak seçilir
   IPv4 adresi	Belirli bir adres; belirtilmezse ağın adres havuzundan bir adres ayrılır
   MAC adresi	Belirli bir adres; belirtilmezse bir adres üretilir
   IPv6 adresleri	Bağlantı noktası başına en fazla 8 adres; belirtilmezse ağın IPv6 alt ağından bir adres ayrılır
   Adres ailesini atla	Bu bağlantı noktası için IPv4 veya IPv6'yı devre dışı bırakır; varsayılan olarak her ikisi de etkindir
   IP guard	Varsayılan olarak etkin; yalnızca yalıtılmış ağlarda devre dışı bırakılabilir
   MBps limit	Bağlantı noktası hız sınırı

5. Arabirimin Networks tablosunda görünmesini bekleyin. Atanan adresler, MAC adresi ve bağlantı noktası numarası da orada gösterilir. Bir sınırı düzenlerken veya bir bağlantı noktasını silerken bağlantı noktalarını ayırt etmek için bu numaraya ihtiyacınız olur.

Çift yığınlı (dual-stack) bağlantı noktası

Ağda bir IPv6 alt ağı yapılandırılmışsa bağlantı noktası IPv6'yı otomatik olarak alır. Adresleri otomatik seçmek yerine kendiniz belirtmek için bir liste sağlayın.

Yalnızca IPv6 atamak için bağlantı noktasında IPv4 ailesini devre dışı bırakın. Bu durumda IPv4 havuzundan adres ayrılmaz ve IPv4 denetimleri yapılmaz. Bu durumda bir IPv4 adresi belirtemezsiniz: bu birleşim -3577 hatasıyla reddedilir.

Bağlantı noktası adresleri Networks bölümünün IP sütununda görünür: IPv4'ü olmayan bir bağlantı noktası için sütun boştur; tüm IPv6 adresleri listelenir.

Arabirim eklenmediyse

Hata	Neden	Geçici çözüm
-3526 vm must be stopped in order to add nic	VM çalışıyor	VM'yi durdurun
-3530, -3544 no available slots	Beş yuvanın tümü dolu	Bir yuvayı boşaltın
-3545 Slot N occupied already	Seçilen yuva dolu	Yuvayı boş bırakın
-3542 slot outside the range 1..5	Yuva değeri geçersiz	Aralık içinde bir yuva belirtin
-3562 Network isn't assigned to vdc	Ağ, VM'nin VDC'sine ait değil	Bu VDC'deki bir ağı seçin
-3563 Disabling ip_guard available on Isolated networks only	IP guard başka türde bir ağda devre dışı bırakılmış	IP guard'ı etkin bırakın
-403 Access denied	Korumayı devre dışı bırakmak için izinler yetersiz	İzin isteyin veya korumayı etkin bırakın
-3565 Bad address param	Geçersiz IPv4 adresi	Biçimi kontrol edin
-3549 IP-pool of network has been depleted	Ağın adres havuzunda boş adres kalmadı	Adresleri serbest bırakın veya ağın adres havuzunu genişletin
-3550 addr limit reached	VDC↔ağ çifti adres sınırına ulaştı; havuzda hâlâ boş adresler kalmış olabilir	VDC kartının IP Data sekmesinde bu çift için Addrs limit değerini artırın veya bu VDC'nin bu ağdaki bağlantı noktalarını serbest bırakın
-3571 IPv6 addresses limit exceeded	Bağlantı noktası başına 8'den fazla IPv6 adresi	Listeyi kısaltın
-3572 Bad IPv6 address format	Geçersiz IPv6 adresi	Biçimi kontrol edin
-3573 IPv6 address is absent at IP-pool	Adres, ağın IPv6 alt ağının dışında	Ağın alt ağından bir adres seçin
-3574 IPv6 address is already allocated	Adres kullanımda	Başka bir adres seçin
-3575 Duplicate IPv6 address in request	Listede yinelenen bir adres var	Yineleneni kaldırın
-3576 IPv6 address is reserved	Adres ağda ayrılmış	Ayrılmış aralığın dışında bir adres seçin
-3577 Network port address conflicts with skip or network IP family	Bağlantı noktası için devre dışı bırakılmış bir aileye adres belirtilmiş	Adresi kaldırın veya aileyi etkinleştirin
-3579 IPv6 IP-pool is depleted	Ağın IPv6 alt ağında boş adres kalmadı	Adresleri serbest bırakın, alt ağı genişletin veya bağlantı noktası için IPv6'yı devre dışı bırakın
-3508 nic has bad ratelimit_mbits value	Geçersiz hız sınırı	Değeri kontrol edin

Arabirimi silme

Silme işlemi de VM'nin durdurulmuş olmasını gerektirir. VM'yi durdurun ve ilgili bağlantı noktasını kartının Networks bölümünde silin.

Hatalar: -3724 VM'nin çalıştığı, -3723 VM yapılandırma sürümünün arabirim silmeyi desteklemediği ve -3720 VM'de böyle bir bağlantı noktası olmadığı anlamına gelir.

Bağlantı noktasının hızını sınırlama

Sınır, ilgili bağlantı noktası için MBps limit alanında ayarlanır; sıfır değeri sınırı kaldırır. role_id ≤ 3 olan bir VDC rolüne ihtiyacınız vardır.

VM'yi durdurmanız gerekmez. Kapalı bir VM için yalnızca yapılandırma değişir ve sınır hemen etkili olur; çalışan bir VM için değer düğüme gönderilir. Kısmi başarı mümkündür: "Ratelimit has been set (DB), but agent didn't apply it", değerin kaydedildiği ancak hipervizörün onu kabul etmediği anlamına gelir. Böyle bir sınır, VM bir sonraki başlatılışında etkili olur. Diğer hatalar: -7224 VM'de böyle bir bağlantı noktası olmadığı, -7223 VM yapılandırma sürümünün 3 olduğu ve -7228 VM'nin başka bir işlem tarafından kilitlendiği anlamına gelir.

Ayrıca bkz.

• Sanal makine oluşturma, silme ve taşıma — VM oluştururken ağ bağlantı noktalarının nasıl tanımlanacağı ve bir VM'yi başka bir VDC'ye taşımanın neden ağlara bağlı olduğu
• VM disklerini ve işlem kaynaklarını yönetme — VM'nin diğer yuvaları ve sınırları

API yöntemleri

Bu sayfanın API işlemleri vms-add-nic, vm-remove-nic ve vm-ratelimit-nic'tir; bkz. API başvurusu.
