Ağ oluşturma ve yönetme

Ne zaman kullanılır

Sanal makinelerin ayrı bir ortam veya proje yalıtımı için kendi alt ağına sahip yeni bir ağa ihtiyacı olduğunda bu yordamı kullanın. Bu kılavuz sizi ağ oluşturmadan silmeye kadar götürür.

Belirli bir makineye adres atamak ve adresleri havuzdan hariç tutmak ayrıca ele alınmıştır. Bkz. Adres havuzu ve VM adresleme.

Ön koşullar

• Routed ve Q-in-Q dahil her türden ağ için Cluster master rolü.
• Isolated ve GENEVE için vDC admin veya daha üst bir rol; Routed ve Q-in-Q bu rol için kullanılamaz.
• Önceden seçilmiş bir alt ağ: /16 ile /29 arasında öneke sahip IPv4.
• Q-in-Q için her iki VLAN etiketi: dış ve iç.
• vStack Center 3.0.4 sürümü.

Ağ oluşturma

Ağ eksiksiz bir nesne olarak oluşturulur: tür, alt ağ, ağ geçidi, MTU ve VLAN etiketleri tek bir formda ayarlanır ve oluşturulduktan sonra değiştirilemez. Daha sonra yalnızca ad değiştirilebilir.

1. Provider Data Center → All Networks öğesini açın.

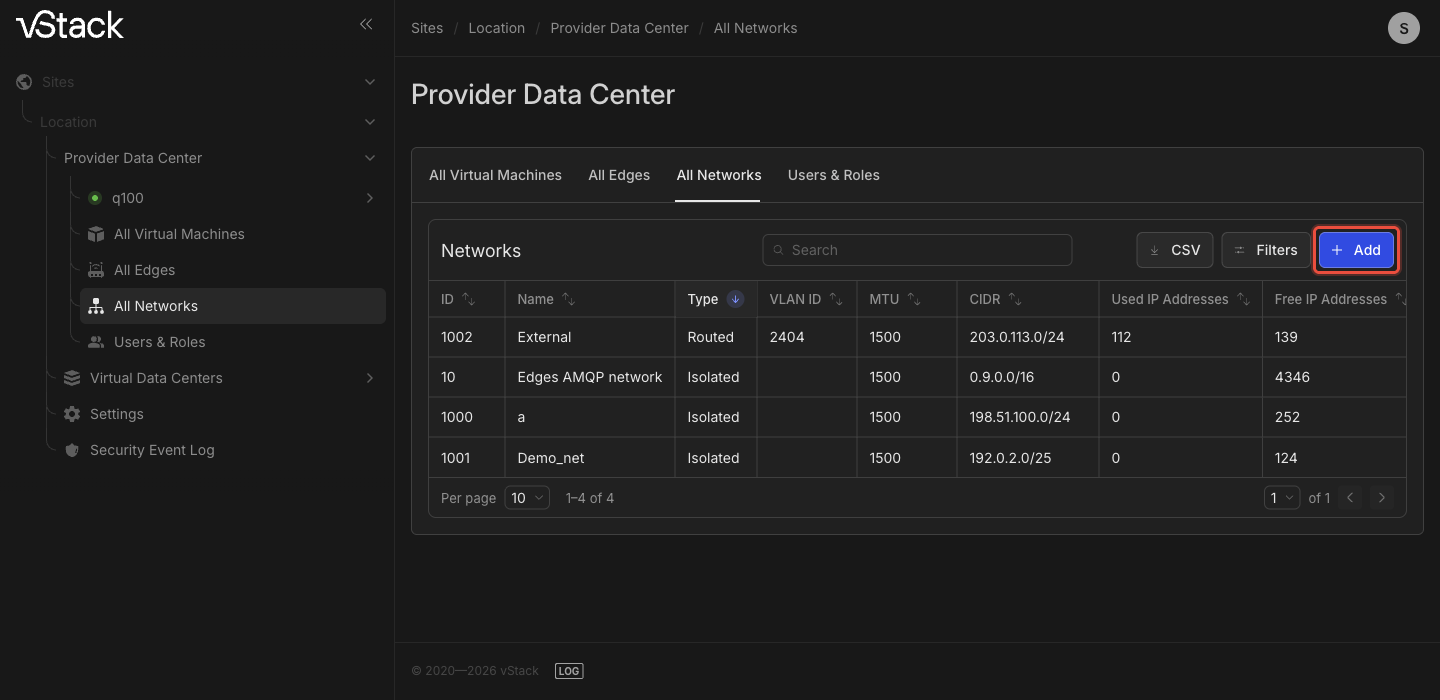

2. Ağ oluşturma formunu açmak için tablonun üzerindeki Add düğmesine tıklayın.



3. Formu doldurun:

   Alan	Girilecek değer
   Type	Ağ türü: Isolated (varsayılan olarak seçili), Routed veya Q-in-Q
   Name	Ağ adı
   CIDR	/16 ile /29 arasında öneke sahip IPv4 alt ağı
   Gateway	Varsayılan ağ geçidi: CIDR içindeki alt ağda bir adres. Bu alan isteğe bağlıdır: boş bırakılırsa adres otomatik olarak doldurulur
   MTU	Varsayılan olarak 1500. Alanın yanındaki ipucu küme sınırlarını gösterir; 1000'in altındaki veya 9180'in üzerindeki değerler kabul edilmez
   VLAN ID	Bu alan Routed ve Q-in-Q türleri için görünür. Q-in-Q için dış etikettir (S-VLAN)
   C-VLAN	Bu alan yalnızca Q-in-Q için görünür: iç etiket

4. Create a Network düğmesine tıklayın. Tüm zorunlu alanlar doldurulup değerleri doğrulamadan geçene kadar düğme devre dışı kalır.

5. Ağın All Networks tablosunda görünmesini bekleyin. Oluşturma eşzamansızdır: küme dağıtıcısı isteği kabul edip ağ ajanına iletir, bu nedenle kayıt hemen görünmez. Ağ onaylanana kadar onu bir VDC'ye atamak veya makineleri ona bağlamak için henüz erkendir.

6. Ağı bir sanal veri merkezine (VDC) atayın: VDC → Networks, Primary sekmesini açın, ağ satırını bulun ve Assign sütunundaki anahtarı etkinleştirin. Atama yapılmazsa VDC'nin makineleri ağı göremez.

Oluşturma formu IPv4 alt ağına sahip bir ağ oluşturur. IPv6 alt ağına sahip bir ağ veya makinelerin her iki aileden adres aldığı dual-stack bir ağ programatik olarak oluşturulur. Yöntemler bu sayfanın sonunda listelenmiştir.

Ağ oluşturulmadıysa

Kod	Neden	Eylem
-606 "Bad type value"	Ağ türü tanınmadı	Type listesinden bir tür seçin
-403 "Access denied"	Rolün bu ağ türünü oluşturma izni yok	Routed ve Q-in-Q ağlarını yalnızca Cluster master oluşturabilir; bu role sahip bir kullanıcıdan isteyin
-647 "Empty cidr param value"	CIDR alanı boş	Bir alt ağ belirtin
-644 "Bad cidr param value"	CIDR değeri bir alt ağ olarak ayrıştırılamıyor	Biçimi kontrol edin: eğik çizgiyle ayrılmış ağ adresi ve önek
-646 "You've asked too wide network"	CIDR içindeki önek /16'dan kısa	Alt ağı daraltın; ileti bit sayısını belirtir
-643 "You've asked too narrow network"	CIDR içindeki önek /29'dan uzun ve makineler için adres bırakmıyor	Alt ağı genişletin
-680 "default_gw param is NULL"	Ağ geçidi boş bir değer olarak iletildi	Gateway alanına bir adres girin veya alanı doldurmadan bırakın
-681 "default_gw param has bad value"	Gateway değeri bir IPv4 adresi olarak ayrıştırılamıyor	Ağ geçidi adresini düzeltin
-682 "default_gw value is out of cidr block"	Gateway içindeki adres CIDR içindeki alt ağın dışında	Alt ağ içinde bir adres seçin
-628 "mtu param value is out of acceptable range (1000-9180)"	MTU değeri izin verilen aralığın dışında	1000 ile 9180 arasında bir değer ayarlayın
-629 "mtu param value exceeds maximal"	MTU küme üst sınırının üzerinde	Değeri, alanın yanındaki ipucunda gösterilen üst sınıra düşürün
-609 "Bad mixup of network type and params"	Bir Routed ağı için VLAN ID alanı boş	VLAN ID alanını doldurun
-602 "Bad param value for vlan_id"	VLAN ID içindeki numara kümenin kabul ettiği aralığın dışında	VLAN numarasını ağ yöneticisiyle koordine edin
-610 "Bad param qinq_id", -611 "qinq_id param value is out of acceptable range"	C-VLAN değeri ayrıştırılamıyor veya aralığın dışında	İç etiketi düzeltin
-612 "qinq_id param is required for Q-in-Q network type"	Q-in-Q türü için iç etiket ayarlanmamış	C-VLAN alanını doldurun
-613 "qinq_id is not allowed for this network type"	İç etiket, onu kabul etmeyen bir tür için ayarlanmış	Türü Q-in-Q olarak değiştirin veya iç etiketi kaldırın
-636 "Bad backend param value"	Ağ arka ucu negatif bir sayıya ayarlanmış; bu yalnızca programatik isteklerde olur	Varsayılan değeri koruyun
-659 "Failed to obtain cluster status while creating network"	İstek sırasında küme durumu kullanılamıyor	Küme durumunu kontrol edin ve yeniden deneyin
-617 "Network creation failed"	Parametreler kabul edildi, ancak oluşturma tamamlanmadı	Yeniden deneyin; işe yaramazsa küme günlüklerini kontrol edin
-12 "Failed to create network"	Form kabul edildi, ancak ağ ajanı yapılandırmayı düğümlere uygulamadı	Düğüm durumunu ve küme günlüklerini kontrol edin, ardından ağı yeniden oluşturun

Ağın göründüğünü doğrulama

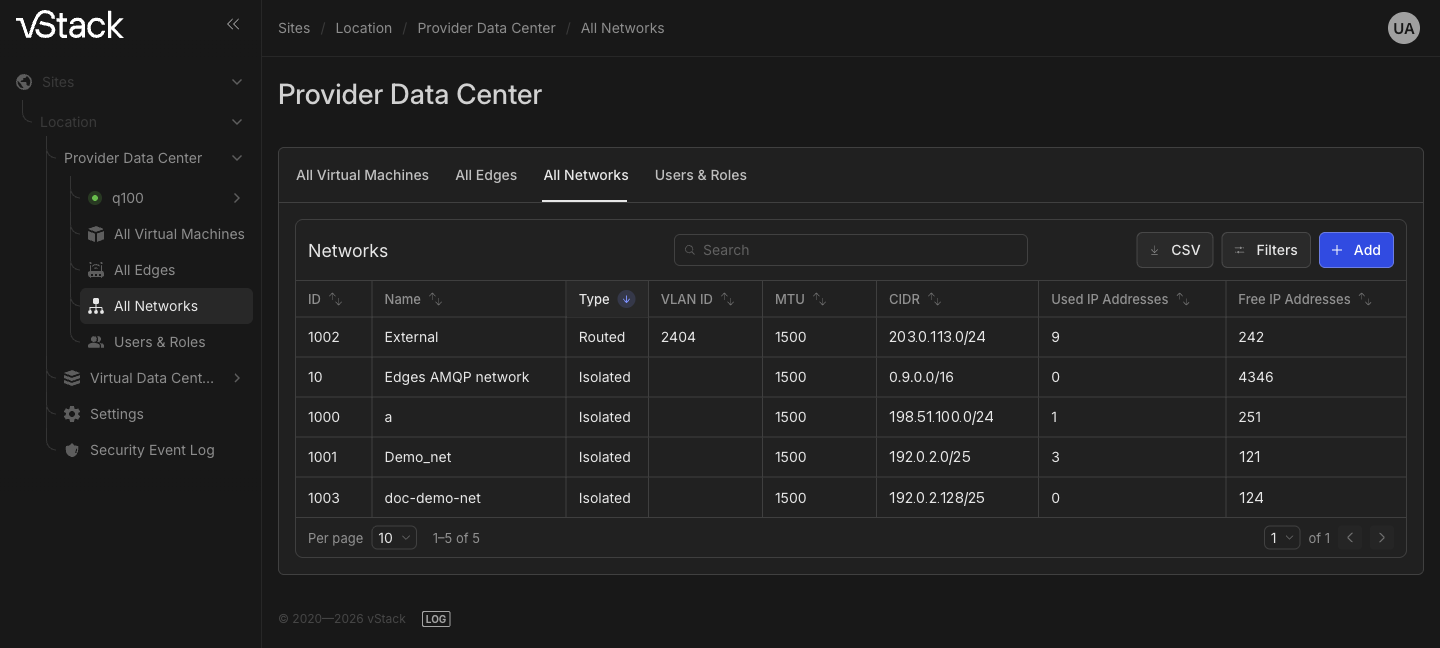

1. Provider Data Center → All Networks öğesini açın. Yeni ağ; ID, Type, Name, VLAN ID, MTU, CIDR, Used IP Addresses ve Free IP Addresses değerleriyle tablodadır. Search in table alanı uzun bir listeyi daraltır, CSV düğmesi ise listenin tamamını dışa aktarır.



2. Ağ kartını açın ve General properties bölümünü genişletin. CIDR, Gateway, MTU ve VLAN ID değerlerini girdiğiniz değerlerle karşılaştırın: bu alanlar salt okunurdur. Latest changes: satırı ağın en son ne zaman değiştirildiğini gösterir.

3. Atamayı kontrol edin: VDC → Networks bölümünde, Primary sekmesinde ağın Assign anahtarı etkindir. VDC ağ listesi, kullanıcının izinlerine bağlı olarak yalnızca o VDC'ye atanmış ağları gösterir.

Ağı oluşturan kişi ağı değiştirebilir ve silebilir; Cluster master ise kimin oluşturduğundan bağımsız olarak herhangi bir ağı değiştirebilir ve silebilir.

Ağı yeniden adlandırma

Ad, ağın değiştirilebilen tek parametresidir. Değişiklik eşzamanlıdır: onay hemen gelir.

1. Provider Data Center → All Networks öğesini açın ve ağ kartına gidin.

2. General properties bölümünde Name alanına yeni bir ad girin. Diğer alanlar (CIDR, Gateway, MTU, VLAN ID ve adres sayaçları) salt okunurdur.

3. Save changes düğmesine tıklayın. Ad değişene kadar düğme devre dışıdır.

4. Yeni adın kart başlığında ve All Networks tablosunda göründüğünü doğrulayın.

Ad boş olabilir; bu durumda ağ ID değeriyle tanımlanır.

Yeniden adlandırma başarısız olduysa

Kod	Neden	Eylem
-47301 "No param id"	Ağ tanımlanamadı: istek bir ID olmadan gönderildi	All Networks listesine dönün ve ağ kartını yeniden açın
-47305 "No params has been provided"	Kaydetme isteği değiştirilmiş alan olmadan gönderildi	Yeni bir ad girin, ardından kaydedin
-403 "Access denied"	Ağ başka bir VDC'ye atanmış ve başka bir kullanıcı tarafından oluşturulmuş	Cluster master olarak yeniden adlandırın
-47306 "Network unknown"	Bu ID'ye sahip ağ artık mevcut değil; başka bir oturumdan silinmiş olabilir	All Networks listesini yenileyin
-78 "Database error"	Veritabanı hatası	Yeniden deneyin; işe yaramazsa destek ekibiyle iletişime geçin

Ağı silme

Silme eşzamansızdır: komut ağ ajanına gönderilir ve sonuç daha sonra gelir. Cluster master herhangi bir ağı silebilir; vDC admin yalnızca kendi oluşturduğu ağları silebilir.

1. Tüm tüketicilerin ağ ile bağlantısını kesin: sanal makinelerin ve yazılım tanımlı yönlendiricilerin (Edge) ağ arabirimleri. Ağ kullanımda olduğu sürece silme reddedilir.

2. Ağ kartını açın, Actions düğmesine tıklayın ve Delete Network öğesini seçin. Aynı eylem All Networks listesindeki ağ satırında da kullanılabilir.

3. İletişim kutusundaki uyarıyı okuyun: silme yalnızca geçerli VDC'yi değil kümenin tamamını etkileyebilir. Delete düğmesiyle onaylayın veya iletişim kutusunu Cancel ile kapatın.

4. Kaydın All Networks tablosundan kaybolmasını bekleyin. Ağ listede kalırsa listeyi yeniden yenileyin: silmeyi iletişim kutusu değil, ağ ajanı onaylar.

Silme başarısız olduysa

Kod	Neden	Eylem
Delete Network eylemi Actions menüsünde yok	Ne ağı oluşturan kişisiniz ne de Cluster master'sınız veya ağda bir yaşam döngüsü ya da atama hatası var	Cluster master olarak işlem yapın; silmeden önce yaşam döngüsü hatasını giderin
-707 "Network is used still so can't be deleted"	Ağa makineler veya Edge bağlı	Tüketicilerin bağlantısını kesin ve yeniden deneyin
-403 "Access denied"	Ağ başka bir VDC'ye atanmış ve başka bir kullanıcı tarafından oluşturulmuş	Cluster master olarak silin
-659 "Failed to obtain cluster status while creating network"	İstek sırasında küme durumu kullanılamıyor	Küme durumunu kontrol edin ve yeniden deneyin
-722 "Internal database error"	Veritabanı hatası	Yeniden deneyin; işe yaramazsa destek ekibiyle iletişime geçin
-12 "Failed to delete network"	Ajan silmeyi tamamlamadı; ağ düğüm yapılandırmasında kalmış olabilir	Düğüm durumunu ve küme günlüklerini kontrol edin, ardından silmeyi yeniden deneyin

Ayrıca bkz.

• Küme ağları: türler, dual-stack ve adres havuzları: ağ yapısı ve parametre sınırları.
• Adres havuzu ve VM adresleme: bir ağ oluşturduktan sonra yapılacaklar.

API yöntemleri

Bu sayfada ele alınan API işlemleri nets-create, net-list, net-set, nets-delete, vdc-assign-network ve vdc-deassign-network'tür. Bkz. API başvurusu.
