4.3 Установка ПО vStack для варианта с объединённой парой портов SDN и SDS
Для установки ПО vStack выполните следующие действия:
1. Запишите загрузочный образ на соответствующий тип физического носителя. Возможно использование встроенной в интерфейс управления Virtual media или ей подобной.
2. Убедитесь, что в опциях работы и загрузки сервера выбран режим UEFI, включены VT-d/VT-x.
3. Выполните загрузку с носителя, созданного в п.1, и установите поочерёдно vStack на каждый из узлов.
Внешний вид экрана загрузки показан на рисунке 0.
Рисунок 0. Экран загрузки
Далее приведена пошаговая инструкция установки ПО vStack на узел, входящий в 7-узловой кластер:
1. На приветственном экране нажмите кнопку Install.
Рисунок 1. Начало установки
2. Далее выберите Continue with default keymap и нажмите Select.
Рисунок 2. Выбор раскладки
3. Укажите название первого диска пулов.
Рисунок 3. Выбор названия первого диска пулов
4. Укажите ID кластера (от 1 до 999).
Рисунок 4. Выбор ID кластера
5. Укажите количество узлов в кластере (любое целое число, начиная с 4). В данном случае количество узлов равно 7.
Рисунок 5. Выбор количества узлов в кластере
6. Укажите избыточность кластера и слоя хранения (от 1 до 3).
Рисунок 6. Выбор избыточности кластера
7. Укажите ID текущего узла. Число обязательно должно быть уникальным.
Рисунок 7. Выбор ID узла
8. Введите WSS URL (конечная точка для консолей виртуальных машин).
URL должен содержать схему и быть в виде wss://mgmtvm.q100.z.vstack.com/.wss.
Введенный WSS URL можно будет изменить позже.
Рисунок 8. Ввод WSS URL
9. Укажите диапазон VLAN.
Рисунок 9. Выбор диапазона VLAN
Диапазон VLAN должен быть в виде 2004-2054. Это резервирование пространства, которое предназначено для заведения сетей адресное пространство которых будет использоваться для выдачи IP-адресов ВМ.
10. Укажите имя KMS сервера. Введенное имя сервера также можно будет изменить позже.
Рисунок 10. Выбор имени KMS сервера
11. Укажите название первого агрегированного порта.
Рисунок 11. Поле для ввода названия первого агрегированного порта (LACP сети). Название lagg10 оставьте без изменений

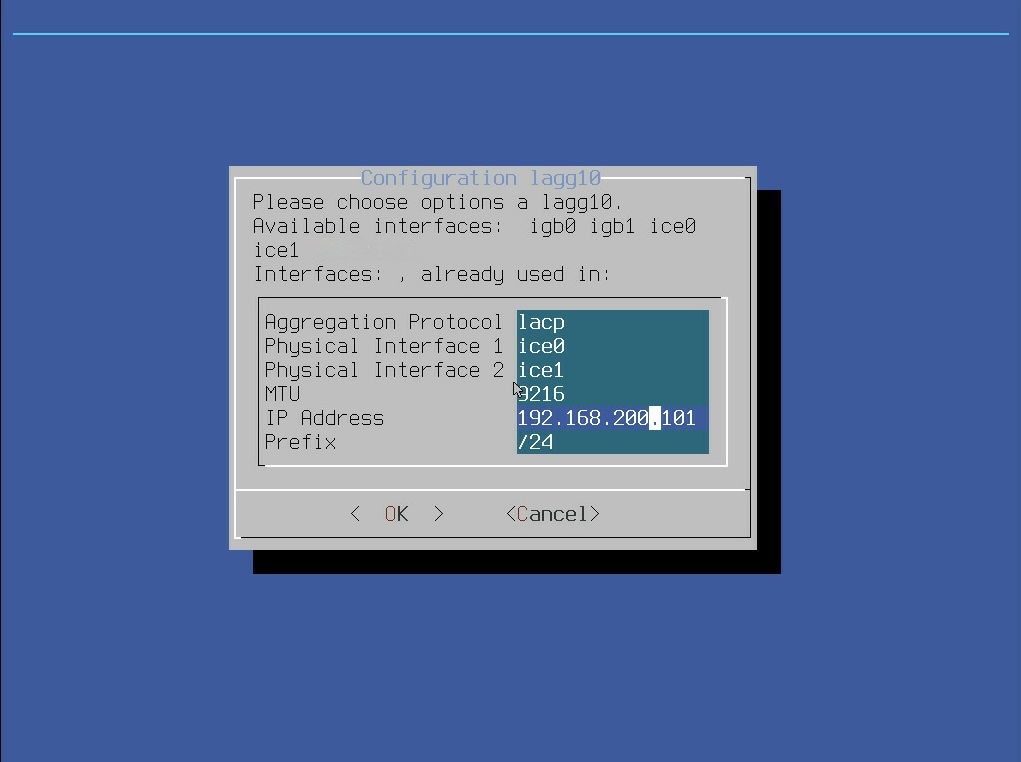

12. Укажите дополнительные опции для первого агрегированного порта (2 физических интерфейса, MTU, IP-адрес и префикс сети).
Последний октет IP-адреса первого узла должен быть равен 101, у второго узла 102 и так далее.
Конфигурация LACP-портгрупп, их имена, MTU приведены в п.2 Приложение 1. Контрольный лист установки. VLAN ID, CIDR и назначения LACP-портгрупп приведены в разделе 11.1 Модель безопасности сетевой связности.
Рисунок 12. Указание дополнительных опций первого агрегированного порта
13. Второй агрегированный порт (SDS + Cluster) не используется. На этапе ввода его названия нажмите Ctrl-C.
Рисунок 13. Окно второго агрегированного порта (SDS + Cluster)

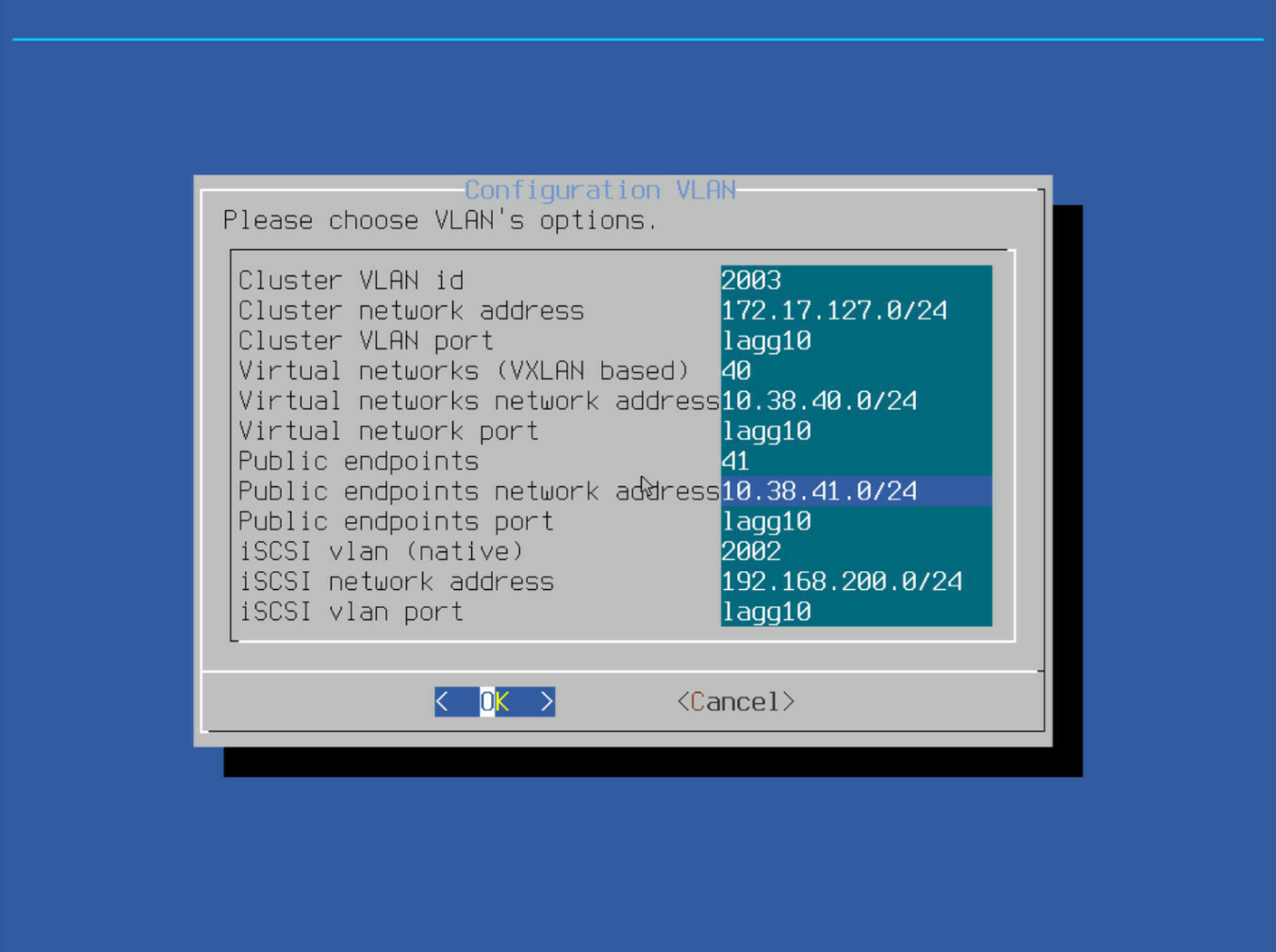

14. Укажите настройки VLAN.
Рисунок 14. Ввод настроек VLAN
15. Укажите название хоста в формате q100u001, где 100 – ID кластера, а 001 – ID узла.
Рисунок 15. Ввод названия хоста
16. На этапе выбора компонентов системы нажмите Ok.
Рисунок 16. Выбор компонентов системы
17. Для того чтобы вручную создать файловую систему и таблицу разделов на выбранном диске, выберите опцию Manual (установка вручную).
Рисунок 17. Выбор способа разделения диска на разделы
18. При выборе ручного создания таблицы разделов в редакторе разделов диска нажмите Create, а затем в появившемся окне выберите опцию GPT.
Рисунок 18.1 Редактор разделов
Рисунок 18.2 Создание таблицы разделов
Рисунок 18.3 Окно подтверждения создания таблицы разделов
19. Далее создайте разделы в таблице разделов. Первый раздел, который потребуется – efi.
Рисунок 19.1 Редактор разделов
Рисунок 19.2 Создание первого раздела в таблице разделов
20. Создайте корневую файловую систему.
Рекомендуется использовать раздел размером 100 Гб, с возможностью его расширения в процессе работы узлов без необходимости простоя.
Рисунок 20.1 Редактор разделов
Рисунок 20.2 Создание корневой файловой системы
21. Также можно создать файл подкачки (swap).
Рисунок 21.1 Редактор разделов
Рисунок 21.2 Создание файла подкачки
Рисунок 21.3 Финальный вид редактора разделов
22. После завершения работы в редакторе разделов нажмите Finish и в появившемся окне выберите Commit, чтобы подтвердить внесенные изменения.
Рисунок 22.1 Выход из редактора разделов и подтверждение изменений
Далее друг за другом появятся две шкалы прогресса.
Рисунок 22.2 Первая шкала прогресса
Рисунок 22.3 Вторая шкала прогресса
23. В появившемся окне конфигурации загрузки нажмите No.
Рисунок 23. Окно конфигурации загрузки
24. Введите имя для новой записи.
Рисунок 24. Окно конфигурации загрузки
25. В открывшейся консоли два раза введите пароль суперпользователя (root). Обратите внимание, что при вводе символы не отображаются.
Рисунок 25. Ввод пароля суперпользователя
26. В окне конфигурации сети нажмите Cancel.
Рисунок 26. Окно конфигурации сети
27. Далее нажмите Yes, если хотите выбрать опцию использования универсального часового пояса во встроенном программном обеспечении сервера. Если вы не знаете, какой часовой там установлен – выберите No.
Рисунок 27. Установка часового пояса
28. Если на предыдущем шаге вы нажали No, то далее выберете временную зону. Рекомендуется использовать UTC, поскольку выбор иных временных зон может привести к проблемам и некорректной работе гостевых ОС.
Рисунок 28.1 Выбор временной зоны
Рисунок 28.2 Подтверждение выбора временной зоны
29. Укажите дату и время, если указанные параметры по умолчанию выбраны некорректно. Если все верно, то нажмите Skip.
Рисунок 29.1 Выбор даты
Рисунок 29.2 Выбор времени
30. На данном этапе можно выбрать службы, которые будут запускаться при старте узла. Обратите внимание, что желательно оставить конфигурацию по умолчанию.
Рисунок 30. Выбор параметров запуска
31. Здесь можно выбрать опции безопасности системы. Желательно оставить конфигурацию по умолчанию.
Рисунок 31. Опции безопасности
32. Далее пропустите шаг создания дополнительных пользователей и нажмите No.
Рисунок 32. Создание дополнительных пользователей
33. В окне финальной конфигурации выберите Exit и нажмите Ok. После нажатия на Ok начнется предварительное размещение облачных образов и репозиториев. Процесс может занять несколько минут – в зависимости от скорости флеш-накопителя и дисков, на которые выполняется установка. В данный момент отсутствует визуальная шкала загрузки, и на время размещения окно ожидания финальной конфигурации останется открытым.
Рисунок 33. Окно финальной конфигурации
34. Далее происходит установка пакетов на стороне узла.
Рисунок 34. Установка пакетов на стороне узла
35. Чтобы завершить установку, нажмите No.
Рисунок 35. Завершение установки
Ниже приведена финальная часть установки vStack – формирование кластера после установки всех узлов.
На каждом из узлов нажмите Reboot.
Рисунок 36. Завершение установки и перезагрузка
Рисунок 37. Вид каждого из 4 узлов после нажатия Reboot
Узлы необязательно должны перезагружаться синхронно, небольшие временные разницы абсолютно нормальны.
Уже загрузившиеся узлы всегда ждут остальных.
Рисунок 38. Загрузившиеся узлы ожидают загрузки остальных узлов
Далее начинается размещение облачных образов на созданных пулах.
Рисунок 39. Размещение облачных образов
Рисунок 40. Узлы, завершившие все этапы установки, ожидают завершения аналогичных шагов других узлов
Вид узлов, после того как они сформировали кластер и он приступил к работе, показан на рисунке 41.
Рисунок 41. Узлы сформировали кластер
