13.4.1 Описание решения

Архитектура VDI включает несколько ключевых компонентов, которые обеспечивают создание, управление и подключение к виртуальным рабочим столам.

Компоненты VDI:

VDI Broker. Отвечает за обработку всех API-запросов, управление объектами VDI (виртуальные рабочие столы, пользователи, vSpace), взаимодействие с агентами и другими сервисами через очереди сообщений и HTTP-интерфейсы.
VDI Proxy. Отвечает за маршрутизацию TCP-трафика между клиентами и виртуальными рабочими столами, балансировку сессий и управление активными соединениями.
Management. Сервис управления кластером HCP.
Виртуальная машина.

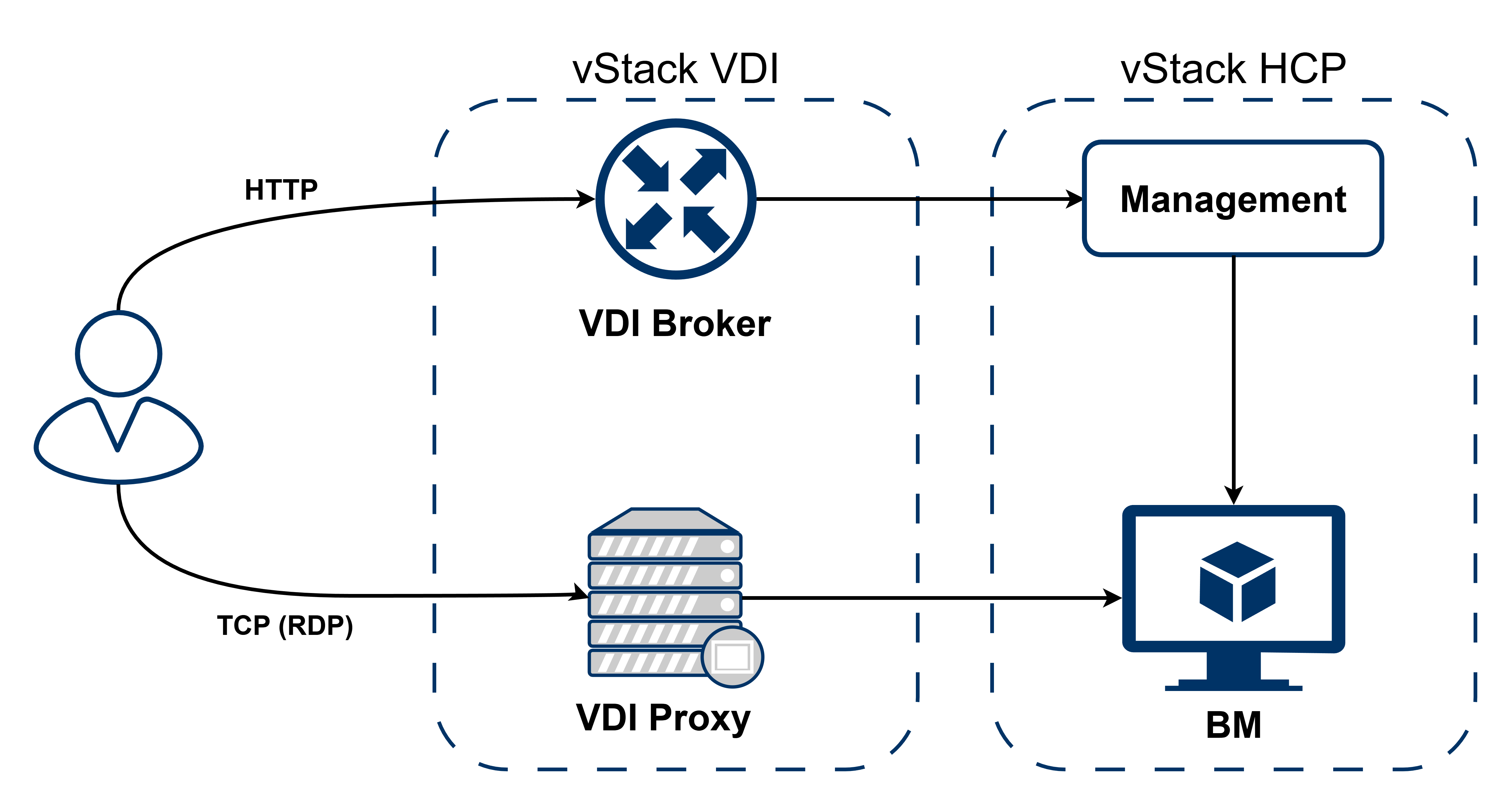

Рисунок 1. Архитектура сервисов vStack VDI

Пользователь отправляет HTTP запрос в менеджмент через VDI Broker для создания виртуального рабочего стола. Все последующие взаимодействия с уже существующим рабочим столом происходят через VDI Proxy по протоколам удалённого подключения.
